用途
　　蓄能器在液压系统中起着储存能量，稳定压力，减少功率消耗，补偿渗漏, 吸收压力脉动和缓和冲击力等多种作用。

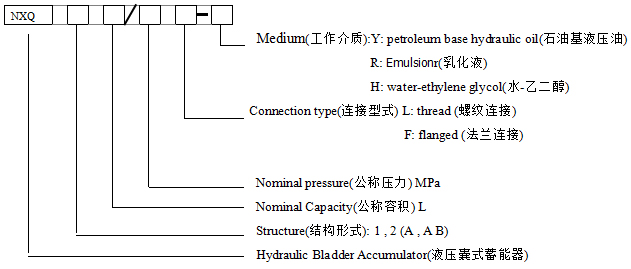

型号示意（国标）

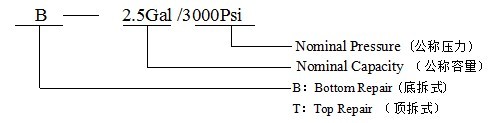

型号示意（美标ASME）

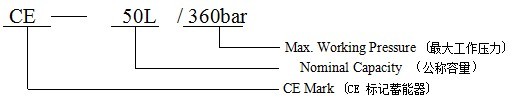

型号示意（欧标PED）

特性
　　1. 结构形式:大口,小口结构
　　2. 固定方式:紧固环或支承座
　　3. 安装方式：原则上垂直安装。
　　4. 工作介质：石油基液压油，乳化液，水——乙二醇。
　　5. 工作温度：－10℃～70℃
　　6. 胶囊充入气体：氮气。

型号与尺寸

Model	Nominal capacity (L)	Size(mm)											Weight (kg)
Model	Nominal capacity (L)	Ф	M	d	Ф1	Ф2	Ф3	Ф4	n-Ф5	L	L1		Weight (kg)

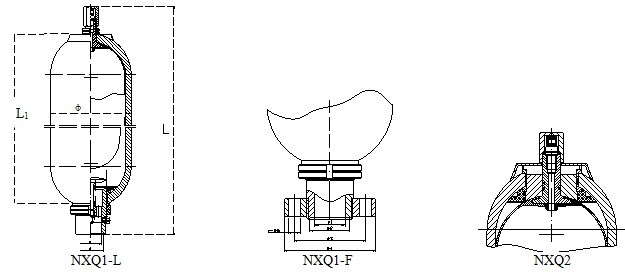

NXQ△-0.4/*-L-Y	0.4	89	M27×2	32						260	155		3
NXQ△-0.63/*-L-Y	0.63									290	185		3.5
NXQ△- 1/*-L-Y	1									425	320		4.5
NXQ△- 1/*-L-Y	1	114								320	205		5.0
NXQ△- 2/*-L-Y	2	114								435	320		9.0
NXQ△-1.6/*-L-Y	1.6	152	M42×2	50	42	50	97	130	6-Ф17	365	215		12
NXQ△-2.5/*-L-Y	2.5									430	280		14
NXQ△-4/*-L-Y	4									540	390		16
NXQ△-6.3/*-L-Y	6.3									710	560		22
NXQ△-10/*-L-Y	10	219	M60×2	70	55	65	125	160	6-Ф21	650	490		40
NXQ△-16/*-L-Y	16									860	700		54
NXQ△-20/*-L-Y	20									985	825		62
NXQ△-25/*-L-Y	25									1160	1000		74
NXQ△-32/*-L-Y	32									1400	1240		90
NXQ△-40/*-L-Y	40									1680	1520		110
NXQ△-20/*-L-Y	20	299	M72×2	80	70	80	150	200	6-Ф26	680	490	299	80
NXQ△-25/*-L-Y	25									770	580		90
NXQ△-40/*-L-Y	40									1050	860		120
NXQ△-63/*-L-Y	63									1470	1280		175
NXQ△-80/*-L-Y	80									1810	1620		215
NXQ△-100/*-L-Y	100									2190	2000		260

型号与尺寸（美标ASME）

Model型号	Nominal Pressure 公称压力 (Psi)	Nominal Capacity 公称容量 (Gal)	Size（mm)尺寸					Weight重量 (kg)
Model型号	Nominal Pressure 公称压力 (Psi)	Nominal Capacity 公称容量 (Gal)	M	D	L	A	B	Weight重量 (kg)

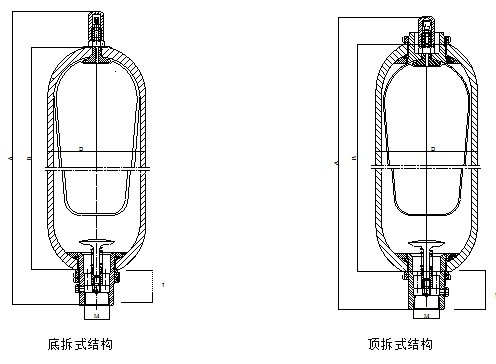

B 0.25/3000	3000	0.25	NPT3/4	Φ114	50	325	195	5
B 1/3000		1	NPT11/4	Φ168	60	385	315	14.5
B 2.5/3000		2.5	NPT2	Φ229	87	565	410	43
B 5/3000		5				865	710	64
B 10/3000		10				1435	1280	104
B 11/3000		11				1540	1385	109
B 14/3000		14				1875	1720	126
B 15/3000		15				1975	1830	132
T 2.5/3000		2.5				555	410	43
T 5/3000		5				855	710	64
T 10/3000		10				1425	1280	104
T 11/3000		11				1530	1385	109
T 14/3000		14				1865	1720	126
T 15/3000		15				1975	1830	132
B 0.25/4500	4500	0.25	NPT3/4	Φ114	50	325	195	5.5
B 1/4500		1	NPT11/4	Φ168	60	385	315	20
B 2.5/4500		2.5	NPT2	Φ232	87	555	400	58
B 5/4500		5				860	700	84
B 10/4500		10				1450	1295	136
B 11/4500		11				1570	1415	146
B 14/4500		14				1935	1780	178
B 15/4500		15				2005	1850	183
T 2.5/4500		2.5				545	400	58
T 5/4500		5				845	700	84
T 10/4500		10				1440	1295	136
T 11/4500		11				1560	1415	146
T 14/4500		14				1925	1780	178
T 15/4500		15				1995	1850	183

安装
　　1．蓄能器原则上应该气阀朝上垂直安装，为便于维护和检查，气阀处应留有一定空间。
　　2．蓄能器的固定：蓄能器必须牢固地支持在托架或壁面上。
　　3．用于缓冲和吸收脉动时，应尽可能装在靠近振动源处。
　　4．蓄能器与液压泵之间应装设单向阀，当泵电机停止运转时防止蓄能器中所储存的压力油倒流。
　　5．蓄能器与管路系统间设置操作简便的截止阀，此阀供充气，调节放油速度或长时间停机时使用。
　　6．不得用焊接方法来固定蓄能器。
氮气的充装
　　1．蓄能器在充装氮气前必须对蓄能器进行检查.
　　2．在充装氮气时应缓慢进行，以防冲破胶囊。
　　3．蓄能器不能充装氮气，压缩空气或其它可燃气体。
　　4．氮气的充装用充气工具进行。充气工具为蓄能器不可缺少的部件之一。用于蓄能器充气，排气，测定和修正充气压力等。
　　本厂生产的充气工具型号规格如下：(可根据蓄能器公称压力选用)

蓄能器公称压力（MPa）	充气工具型号	压力表		软管内径
蓄能器公称压力（MPa）	充气工具型号	刻度范围（MPa）	精度等级	软管内径
10	CQJ-16	0-16	1.5	Φ6
20	CQJ-25	0-25	1.5	Φ6
31.5	CQJ-40	0-40	1.5	Φ6

　　5．充气压力的确定：
充气压力可参考下列数值：
（1）冲击缓冲：以蓄能器设置点的常用压力或稍高一点的压力作为充气压力；
（2）脉动阻尼：以脉动的平均压力的60％作为充气压力；
（3）能量储存：充气压力应在低于系统最低工作压力的90％（一般为60％－80％）和高于最高工作压力的25％范围内确定；
（4）热膨胀补偿：以液压系统封闭回路中的最低压力或稍低一点的压力作为充气压力。

检查和维修

　　1．检查漏气：
　　蓄能器设置后，开始每周检查胶囊气压一次；一月后，每月一次，半年后，半年检查一次；一年后，每年检查一次。定期检查可以保持最佳使用条件，并及早发现渗漏及时修复使用。
检查方法：
　　在蓄能器的进油口和油箱连接的油路上设置一个截止阀，并在截止阀前装上一个压力表。
　　慢慢打开截止阀，使压力油流回油箱，同时注意压力表，压力表指针先是慢慢下降。达到某压力值后急速降到零，指针移动的速度发生变化的数值，就是充气压力。
　　此外，还可以利用充气工具检查压力，但每检查一次都会放掉一点气体。
　　2．装置长期停止使用时，应关闭油口与压力油管之间的截止阀，保持蓄能器的油压在充气压力以上。
　　3．若蓄能器在装置中不起作用，请检查是否由于气阀漏气引起，以便给予补充氮气。若皮囊内没有氮气，气阀处冒油，请拆卸检查皮囊是否破损。
　　4．卸下蓄能器前必须卸去压力油，使用充气工具放掉皮囊中的氮气，然后才能拆下各零部件。
　　5．因运输或试压过程中出现蓄能器紧固螺母松动，造成蓄能器向外漏油时，请检查密封圈是否被挤出密封槽外。安装平整后，旋紧螺母。最好在系统压力最高值时旋紧螺母。若仍然漏油，请卸换有关零件。

附则
　　1．系统调试前，应排尽管道内空气
　　2．10L以上蓄能器，必须在进油口设置安全阀。
　　3．蓄能器作用前必须检查囊内氮气压力是否符合充气压力确定值。
　　4．蓄能器严禁充装氧气及可燃气体，以避免引起爆炸。
