用途
蓄能器在液压系统中起着储存能量,稳定压力,减少功率消耗,补偿渗漏, 吸收压力脉动和缓和冲击力等多种作用。
型号示意(国标)

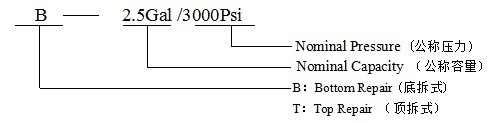

型号示意(美标ASME)

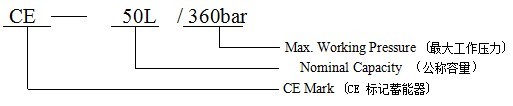

型号示意(欧标PED)
特性

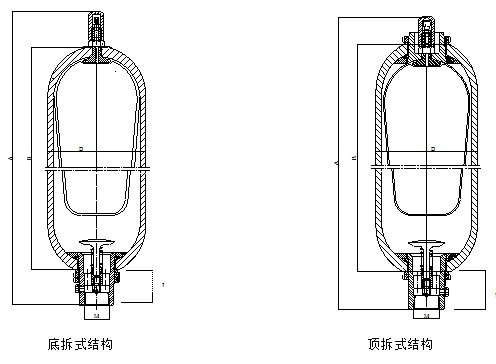

1. 结构形式:大口,小口结构
2. 固定方式:紧固环或支承座
3. 安装方式:原则上垂直安装。
4. 工作介质:石油基液压油,乳化液,水——乙二醇。
5. 工作温度:-10℃~70℃
6. 胶囊充入气体:氮气。

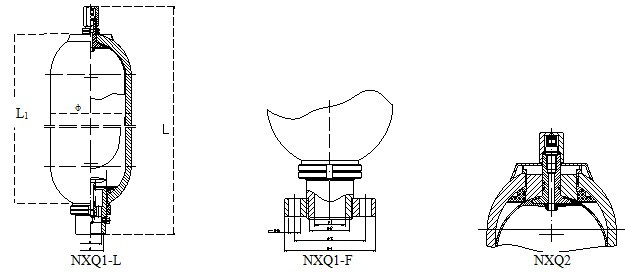

型号与尺寸
Model |
Nominal capacity (L) |
Size(mm) |
Weight (kg) |
||||||||||
Ф |
M |
d |
Ф1 |
Ф2 |
Ф3 |
Ф4 |
n-Ф5 |
L |
L1 |
|
|||
NXQ△-0.4/*-L-Y |
0.4 |
89 |
M27×2 |
32 |
|
|
|
|
|
260 |
155 |
|
3 |
NXQ△-0.63/*-L-Y |
0.63 |
290 |
185 |
3.5 |
|||||||||
NXQ△- 1/*-L-Y |
1 |
425 |
320 |
|
4.5 |
||||||||
NXQ△- 1/*-L-Y |
1 |
114 |
320 |
205 |
|
5.0 |
|||||||
NXQ△- 2/*-L-Y |
2 |
435 |
320 |
|
9.0 |
||||||||
NXQ△-1.6/*-L-Y |
1.6 |
152 |
M42×2 |
50 |
42 |
50 |
97 |
130 |
6-Ф17 |
365 |
215 |
|
12 |
NXQ△-2.5/*-L-Y |
2.5 |
430 |
280 |
14 |
|||||||||
NXQ△-4/*-L-Y |
4 |
540 |
390 |
16 |
|||||||||
NXQ△-6.3/*-L-Y |
6.3 |
710 |
560 |
22 |
|||||||||
NXQ△-10/*-L-Y |
10 |
219 |
M60×2 |
70 |
55 |
65 |
125 |
160 |
6-Ф21 |
650 |
490 |
|
40 |
NXQ△-16/*-L-Y |
16 |
860 |
700 |
54 |
|||||||||
NXQ△-20/*-L-Y |
20 |
985 |
825 |
62 |
|||||||||
NXQ△-25/*-L-Y |
25 |
1160 |
1000 |
74 |
|||||||||
NXQ△-32/*-L-Y |
32 |
1400 |
1240 |
90 |
|||||||||
NXQ△-40/*-L-Y |
40 |
1680 |
1520 |
110 |
|||||||||
NXQ△-20/*-L-Y |
20 |
299 |
M72×2 |
80 |
70 |
80 |
150 |
200 |
6-Ф26 |
680 |
490 |
299 |
80 |
NXQ△-25/*-L-Y |
25 |
770 |
580 |
90 |
|||||||||
NXQ△-40/*-L-Y |
40 |
1050 |
860 |
120 |
|||||||||
NXQ△-63/*-L-Y |
63 |
1470 |
1280 |
175 |
|||||||||
NXQ△-80/*-L-Y |
80 |
1810 |
1620 |
215 |
|||||||||
NXQ△-100/*-L-Y |
100 |
2190 |
2000 |
260 |
型号与尺寸(美标ASME)
Model型号 |
Nominal Pressure 公称压力 (Psi) |
Nominal Capacity 公称容量 (Gal) |
Size(mm)尺寸 |
Weight重量 (kg) |
||||
M |
D |
L |
A |
B |
||||
B 0.25/3000 |
3000 |
0.25 |
NPT3/4 |
Φ114 |
50 |
325 |
195 |
5 |
B 1/3000 |
1 |
NPT11/4 |
Φ168 |
60 |
385 |
315 |
14.5 |
|
B 2.5/3000 |
2.5 |
NPT2 |
Φ229 |
87 |
565 |
410 |
43 |
|
B 5/3000 |
5 |
865 |
710 |
64 |
||||
B 10/3000 |
10 |
1435 |
1280 |
104 |
||||
B 11/3000 |
11 |
1540 |
1385 |
109 |
||||
B 14/3000 |
14 |
1875 |
1720 |
126 |
||||
B 15/3000 |
15 |
1975 |
1830 |
132 |
||||
T 2.5/3000 |
2.5 |
555 |
410 |
43 |
||||
T 5/3000 |
5 |
855 |
710 |
64 |
||||
T 10/3000 |
10 |
1425 |
1280 |
104 |
||||
T 11/3000 |
11 |
1530 |
1385 |
109 |
||||
T 14/3000 |
14 |
1865 |
1720 |
126 |
||||
T 15/3000 |
15 |
1975 |
1830 |
132 |
||||
B 0.25/4500 |
4500 |
0.25 |
NPT3/4 |
Φ114 |
50 |
325 |
195 |
5.5 |
B 1/4500 |
1 |
NPT11/4 |
Φ168 |
60 |
385 |
315 |
20 |
|
B 2.5/4500 |
2.5 |
NPT2 |
Φ232 |
87 |
555 |
400 |
58 |
|
B 5/4500 |
5 |
860 |
700 |
84 |
||||
B 10/4500 |
10 |
1450 |
1295 |
136 |
||||
B 11/4500 |
11 |
1570 |
1415 |
146 |
||||
B 14/4500 |
14 |
1935 |
1780 |
178 |
||||
B 15/4500 |
15 |
2005 |
1850 |
183 |
||||
T 2.5/4500 |
2.5 |
545 |
400 |
58 |
||||
T 5/4500 |
5 |
845 |
700 |
84 |
||||
T 10/4500 |
10 |
1440 |
1295 |
136 |
||||
T 11/4500 |
11 |
1560 |
1415 |
146 |
||||
T 14/4500 |
14 |
1925 |
1780 |
178 |
||||
T 15/4500 |
15 |
1995 |
1850 |
183 |
安装
1.蓄能器原则上应该气阀朝上垂直安装,为便于维护和检查,气阀处应留有一定空间。
2.蓄能器的固定:蓄能器必须牢固地支持在托架或壁面上。
3.用于缓冲和吸收脉动时,应尽可能装在靠近振动源处。
4.蓄能器与液压泵之间应装设单向阀,当泵电机停止运转时防止蓄能器中所储存的压力油倒流。
5.蓄能器与管路系统间设置操作简便的截止阀,此阀供充气,调节放油速度或长时间停机时使用。
6.不得用焊接方法来固定蓄能器。
氮气的充装
1.蓄能器在充装氮气前必须对蓄能器进行检查.
2.在充装氮气时应缓慢进行,以防冲破胶囊。
3.蓄能器不能充装氮气,压缩空气或其它可燃气体。
4.氮气的充装用充气工具进行。充气工具为蓄能器不可缺少的部件之一。用于蓄能器充气,排气,测定和修正充气压力等。
本厂生产的充气工具型号规格如下:(可根据蓄能器公称压力选用)
蓄能器公称压力 (MPa) |
充气工具型号 |
压力表 |
软管内径 |
|
刻度范围(MPa) |
精度等级 |
|||
10 |
CQJ-16 |
0-16 |
1.5 |
Φ6 |
20 |
CQJ-25 |
0-25 |
1.5 |
Φ6 |
31.5 |
CQJ-40 |
0-40 |
1.5 |
Φ6 |
5.充气压力的确定:
充气压力可参考下列数值:
(1)冲击缓冲:以蓄能器设置点的常用压力或稍高一点的压力作为充气压力;
(2)脉动阻尼:以脉动的平均压力的60%作为充气压力;
(3)能量储存:充气压力应在低于系统最低工作压力的90%(一般为60%-80%)和高于最高工作压力的25%范围内确定;
(4)热膨胀补偿:以液压系统封闭回路中的最低压力或稍低一点的压力作为充气压力。
检查和维修
1.检查漏气:
蓄能器设置后,开始每周检查胶囊气压一次;一月后,每月一次,半年后,半年检查一次;一年后,每年检查一次。定期检查可以保持最佳使用条件,并及早发现渗漏及时修复使用。
检查方法:
在蓄能器的进油口和油箱连接的油路上设置一个截止阀,并在截止阀前装上一个压力表。
慢慢打开截止阀,使压力油流回油箱,同时注意压力表,压力表指针先是慢慢下降。达到某压力值后急速降到零,指针移动的速度发生变化的数值,就是充气压力。
此外,还可以利用充气工具检查压力,但每检查一次都会放掉一点气体。
2.装置长期停止使用时,应关闭油口与压力油管之间的截止阀,保持蓄能器的油压在充气压力以上。
3.若蓄能器在装置中不起作用,请检查是否由于气阀漏气引起,以便给予补充氮气。若皮囊内没有氮气,气阀处冒油,请拆卸检查皮囊是否破损。
4.卸下蓄能器前必须卸去压力油,使用充气工具放掉皮囊中的氮气,然后才能拆下各零部件。
5.因运输或试压过程中出现蓄能器紧固螺母松动,造成蓄能器向外漏油时,请检查密封圈是否被挤出密封槽外。安装平整后,旋紧螺母。最好在系统压力最高值时旋紧螺母。若仍然漏油,请卸换有关零件。
附则
1.系统调试前,应排尽管道内空气
2.10L以上蓄能器,必须在进油口设置安全阀。
3.蓄能器作用前必须检查囊内氮气压力是否符合充气压力确定值。
4.蓄能器严禁充装氧气及可燃气体,以避免引起爆炸。
